TOPOLOGIA DE RED.
ANILLO : Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación.
En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.
En un anillo doble (Token Ring), dos anillos permiten que los datos se envíen en ambas direcciones (Token passing). Esta configuración crea redundancia (tolerancia a fallos). Evita las colisiones.
VENTAJAS :
- El sistema provee un acceso equitativo para todas las computadoras.
- El rendimiento no decae cuando muchos usuarios utilizan la red.
- Arquitectura muy sólida.
DESVENTAJAS:
- Longitudes de canales
- El canal usualmente se degradará a medida que la red crece.
- Difícil de diagnosticar y reparar los problemas.
- Si una estación o el canal falla, las restantes quedan incomunicadas (Circuito unidireccional).
BUS: Una red en bus es aquella topología que se caracteriza por tener un único canal de
comunicaciones (denominado bus, troncal o backbone) al cual se conectan los
diferentes dispositivos. De esta forma todos los dispositivos comparten el
mismo canal para comunicarse entre sí.
VENTAJAS:
·
Facilidad de implementación y crecimiento.
·
Simplicidad en la arquitectura.
DESVENTAJAS:
·
Hay un límite de equipos dependiendo de la calidad de la señal.
·
Puede producirse degradación de la señal.
·
Complejidad de reconfiguración y aislamiento de fallos.
·
Limitación de las longitudes físicas del canal.
·
Un problema en el canal usualmente degrada toda la red.
·
El desempeño se disminuye a medida que la red crece.
·
El canal requiere ser correctamente cerrado (caminos cerrados).
·
Altas pérdidas en la transmisión debido a colisiones entre mensajes.
·
Es una red que ocupa mucho espacio.
ESTRELLA: Una red en estrella es una red en
la cual las estaciones están conectadas directamente a un punto central y todas
las comunicaciones se han de hacer necesariamente a través de este. Los
dispositivos no están directamente conectados entre sí, además de que no se
permite tanto tráfico de información. Dada su transmisión, una red en estrella
activa tiene un nodo central activo que
normalmente tiene los medios para prevenir problemas relacionados con el eco.
Se utiliza sobre todo
para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador(hub) siguen
esta topología. El nodo central en estas sería el enrutador, el conmutador o el
concentrador, por el que pasan todos los paquetes de usuarios.
VENTAJAS:
·
Si una computadora
se desconecta o se rompe el cable solo queda fuera de la red aquel equipo.
·
Posee un Sistema que permite agregar nuevos equipos
fácilmente.
·
Reconfiguración Rápida.
·
Fácil de prevenir daños y/o conflictos.
·
Centralización de la red.
DESVENTAJAS:
·
Si el Hub (repetidor) o switch
central falla, toda la red deja de transmitir.
·
Es costosa, ya que requiere más cable que las
topologías bus o anillo.
El cable
viaja por separado del concentrador a cada computadora.
ARBOL: es una topología de red en
la que los nodos están colocados en forma de árbol. Desde una visión
topológica, es parecida a una serie de redes en estrella interconectadas
salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace
troncal, generalmente ocupado por un hub o switch, desde el
que se ramifican los demás nodos. Es una variación de la red en bus, la falla
de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo
canal de comunicaciones.
La topología en árbol puede verse como una
combinación de varias topologías en estrella. Tanto la de árbol como la de
estrella son similares a la de bus cuando el nodo de interconexión trabaja en
modo difusión, pues la información se propaga hacia todas las estaciones, solo
que en esta topología las ramificaciones se extienden a partir de un punto raíz
(estrella), a tantas ramificaciones como sean posibles, según las
características del árbol.
VENTAJAS:
·
Cableado punto a punto para segmentos individuales.
·
Soportado por multitud de vendedores de software y de hardware.
·
Facilidad de resolución de problemas.
DESVENTAJAS:
·
Se requiere mucho cable.
·
La medida de cada segmento viene determinada por el tipo de cable
utilizado.
·
Si se viene abajo el segmento principal todo el segmento se viene abajo con
él.
·
Es más difícil su configuración.
MIXTA: Las topologías
mixtas son aquellas en las que se aplica una mezcla entre alguna de las otras topologías:
Bus, Estrella o Anillo. Principalmente podemos encontrar dos topologías mixtas:
Estrella – Bus y Estrella- Anillo.
MALLA:

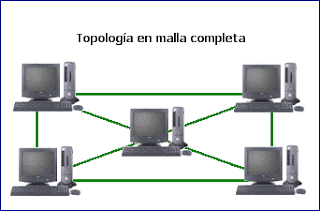

La topología de red mallada es una topología
de red en la que cada nodo está conectado a todos los nodos. De esta manera es
posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red
de malla está completamente conectada, no puede existir absolutamente ninguna
interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones
con todos los demás servidores.
VENTAJAS:
·
Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
·
No puede existir absolutamente ninguna interrupción en las comunicaciones.
·
Cada servidor tiene sus propias comunicaciones con todos los demás
servidores.
·
Si falla un cable el otro se hará cargo del tráfico.
·
No requiere un nodo o servidor central lo que reduce el mantenimiento.
·
Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
·
Si desaparece no afecta tanto a los nodos de redes.
DESVENTAJAS:
El costo de la red puede aumentar en los
casos en los que se implemente de forma alámbrica, la topología de red y las
características de la misma implican el uso de más recursos.
En el caso de implementar una red en malla
para atención de emergencias en ciudades con densidad poblacional de más de
5000 habitantes por kilómetro cuadrado, la disponibilidad del ancho de banda
puede verse afectada por la cantidad de usuarios que hacen uso de la red
simultáneamente; para entregar un ancho de banda que garantice la tasa de datos
en demanda y, que en particular, garantice las comunicaciones entre organismos
de rescate, es necesario instalar más puntos de acceso, por tanto, se
incrementan los costos de implementación y puesta en marcha.
DOBLE ANILLO: La topología de anillo doble
es igual a la topología de anillo, con la diferencia de que hay un segundo
anillo redundante que conecta los mismos dispositivos. En otras palabras, para incrementar la
fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos
topologías de anillo independiente.
La topología de anillo doble actúa como si fueran dos
anillos independientes, de los cuales se usa solamente uno por vez.
TOTALMENTE CONEXA: La red totalmente conexa es una topología
muy eficaz ya que está unida totalmente todos los nodos aquí se muestra las topologías
que al unirlas nos da una totalmente conexa.
